一.概況

RV系列新型容積式換熱器系系建設部建筑設計院在吸取RV-02系列容積式換熱器優點的基礎上進行重大改進的新型容積式換熱器。經機械電子工業部華北工業鍋爐測試中心站測試，各項熱力性能及綜合指標均處國內同類產品地位；在一般工業及民用建筑的熱水供應系統中得到廣泛的應用。

二.性能特點

1、熱媒和被加熱水流速得到了較大提高，傳熱系數得到了大幅度的提高；

2、換熱充分，汽-水換熱時能將凝結水的出水溫度降至約50℃，簡化了換熱系統，可以更加有效的節能；

3、冷水區小，容積利用率高；

4、罐體占地面積少，抽出管束所需空間小，而且只需單方向抽管，減少了維修空間。節省投資；

5、保持了容積式換熱器注水量大，被加熱水側壓頭損失小（≤（0.003MPa））的優點，有利于系統；令熱水壓力平衡。

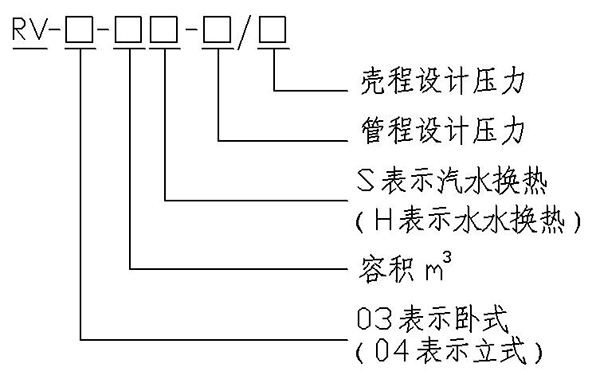

三.型號說明

型號示例：

RV-03- 1.5S0.4/0.6表示容積是1.5m3，熱媒為飽和蒸汽，管程設計壓力為0.4MPa，殼程設計壓力為0.6Mpa的臥式新型容積式換熱器

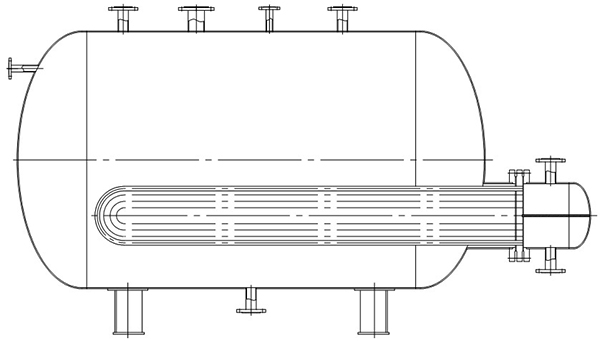

四.工作原理

1、提高熱媒與被加熱水的流速，使熱媒與被加熱水的換熱由層流換熱轉變?yōu)樾趿鲹Q熱；

2、充分利用罐體內初次加熱時冷，熱水密度差，使其形成自然循環，將罐體底部的冷水加熱。

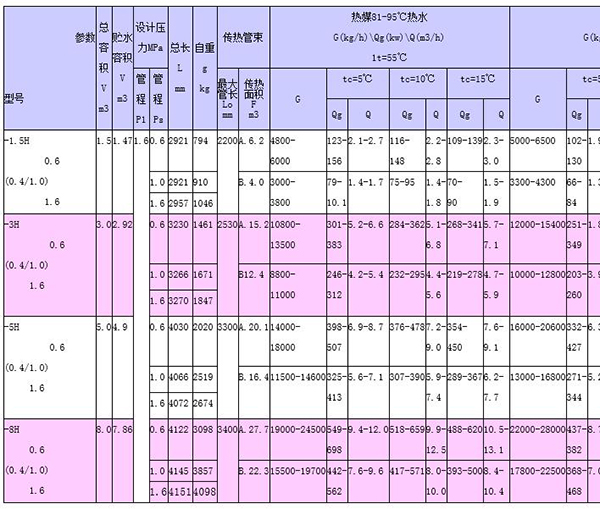

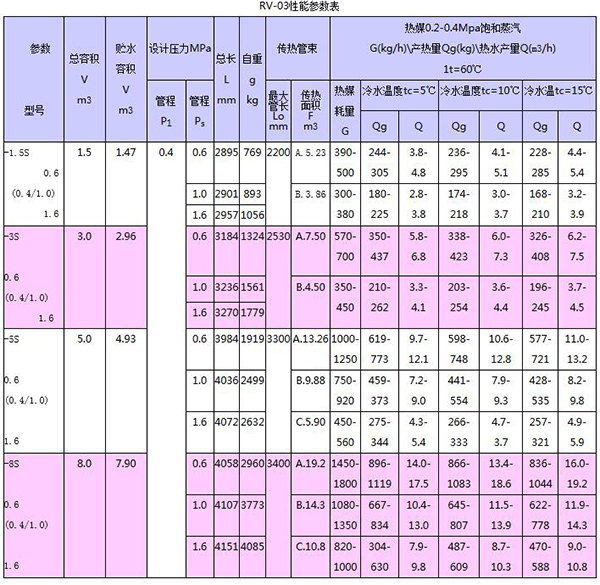

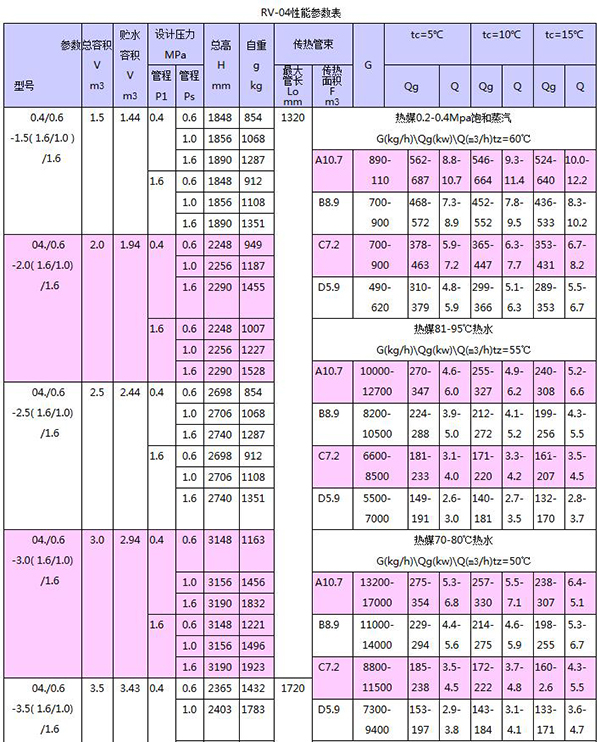

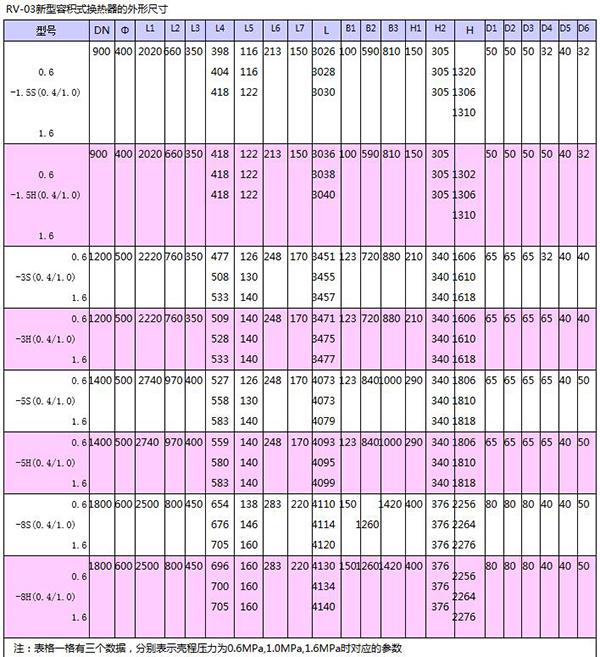

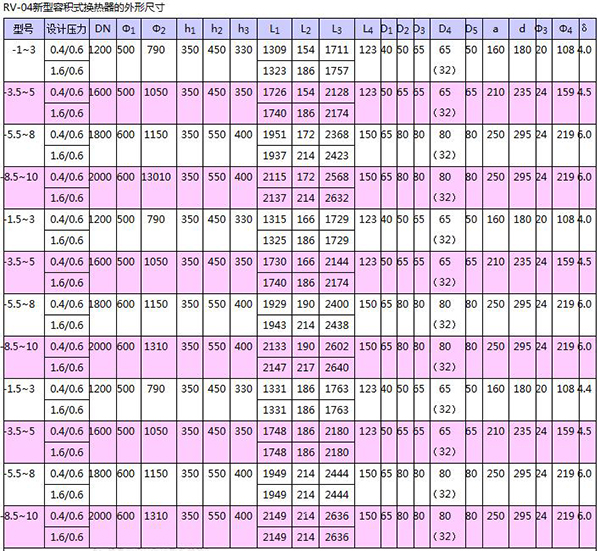

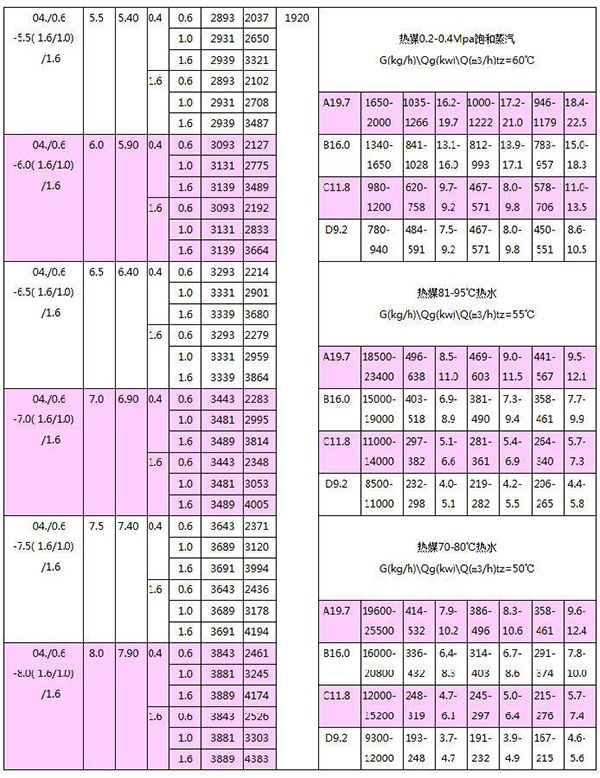

五.技術參數
